ENGLISH | E-MAIL
       특수단조공정 기술 > 용탕단조

  KIST 미국유럽 일본 한국
주조기기술 80 90 100 50
금형기술. 70 100 90 50
소재기술 80 100 90 30
제품실용화기술 60 80 100 50
개발기술 1970년 이후 1960년 이후 1960년 이후 1980년 이후

- 초고압 (GPa) 까지 응고조직과 고압응고현상 규명

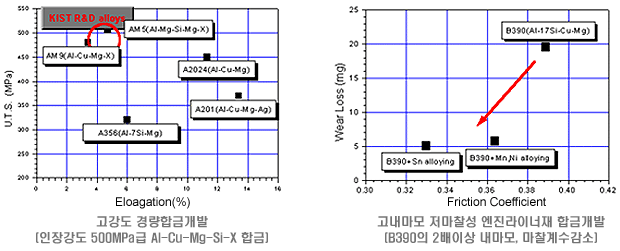

- 경량합금(Al. Mg) 및 동합금의 물성 및 주조시편별 특성 데이터베이스구축(그림5)
- 열유동 및 응고실험과 해석기법연구로 정밀한 주조예측 및 해석기술 개발(그림6)
- 자동모니터링 시스템구축 및 데이터화로 신속 정밀한 공정화기술개발(그림7)
- 최적열처리 조건 및 열처리공정 단축연구

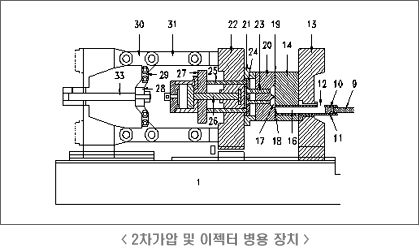

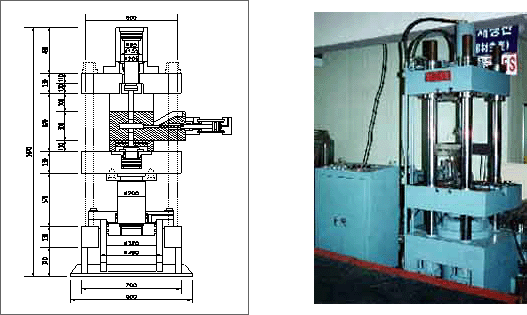

- 수직형 다중가압 용탕단조기, 2차가압 및 이젝터병용의 복합기능 스퀴즈케스팅기
   (한국특허 제 99056호, USA patent 5,595,236 )

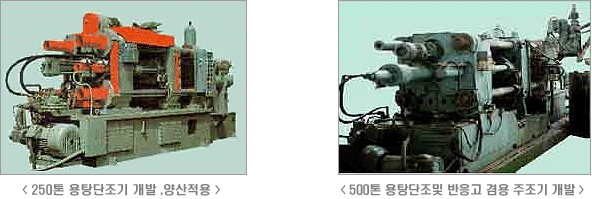

- 250톤 Pilot 전용주조시제 양산적용(두레에어메탈; 차량구용 엔진부품 알루미늄 2kg제조 )
- 500톤 양산주조기개발 적용(두레에어메탈, 용탕단조에서 일반 다이케스팅과 반응고성형품 5kg까지 제조 )
※ 수직형 다중 가압 및 압탕분리식 용탕단조 장치(특허)와 150톤 주조기 개발

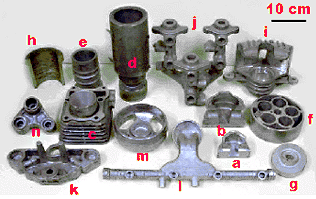

◎ 차량 고신뢰성 부품

- 브레이크 마스터실린더
  (AC4C,대우자동차 티코 a 및 르망용 b, 금형주조대체)
- 브레이크 켈리퍼
  (c; AC4C 및 고강도 신합금적용 주철재 대체, 만도기계)
- 자전거 크렝크 레버
  (AC4C,주철재 대체, 삼천리자전거), 유압펌프하우징
- 오토바이 어퍼브라켓트
  (d, AC4C 금형주조 대체 및 15%경량화 ,효성기계)
- 오토바이 리어레버 쿠션
  (e, AC4C 및 A2024 단조품 대체 , 효성기계)
- 승용차용 댐퍼풀리허브
  (f, AC8A , 주철재 대체 경량화 ,현대자동차)
- 푸얼 파이프
  (g, AC4C, 주철재 및 Al단조재 대체, 현대자동차)

◎ 내마모 기능부품

- 오토바이실린더라이너(h , B390계 주철재 대체)
- 에어컨 콤프레서실린더(B390,i)
- 에어컨 콤프레서 피스톤(AC8A)

◎ 동합금 부품

- 유압펌프 실린더, 유압펌프 부싱(j, yellow brass 염광금속

◎ 금속복합재(MMC)
　
- 현대 및 기아자동차의 가솔린(a) 및 디젤엔진(b) 피스톤
  ( 7-15% vol. saffil 및 금강세라믹 섬유복합재
    /AC8A-T5 )
- 현대자동차의 승용차실린더라이너 (d )
  ( 20% vol. FRM/AC8A 및 20% SiCp Duralcan 복합재)
- 125CC 오토바이엔진블록 ( c )
    20% vol. Saffil 및 금강세라믹섬유/AC8A
    복합재 효성기계제품
- 에어컨 스와시 플레이트(e)
  10% vol. 금강세라믹섬유/ADC12 복합재, 만도기계 제품


■ MMC 용 세라믹 프리폼

- f 가솔린 및 디젤엔진용 피스톤 링 케리어 복합화
- g 에어컨 스와시 플레이트 외주 운동면 복합화
- h 엔진실린더 라이너 복합화


[이전페이지: 4.용탕단조법의 실용화 현황]   [다음페이지: 7.발표논문 및 특허]
